【课堂精点】消防工程师之水喷雾系统的工作原理

京华网校 / 2019-04-15

  【课堂精点】消防工程师之水喷雾系统的工作原理

  系统灭火机理

  水喷雾灭火系统由水源,供水设备,管道,雨淋报警阀,过滤器和水雾喷头组成。是利用专门设计的水雾喷头,在水雾喷头的工作压力下,将水流分解成粒径不超过1mm的细小水滴进行灭火或防护冷却的一种固定式灭火系统。P242

  水喷雾灭火系统通过改变水的物理状态,利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。它具有较高的电绝缘性能和良好的灭火性能。水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用,这四种作用在水雾滴喷射到燃烧物质表面时通常是以几种作用同时发生并实现灭火的。

  系统分类

  1)电动启动水喷雾灭火系统

  电动启动水喷雾灭火系统是以普通的火灾报警系统为火灾探测系统,通过传统的点式感温、感烟探测器或缆式火灾探测器探测火灾。当有火情发生时,探测器将火警信号传到火灾报警控制器上,火灾报警控制器打开雨淋阀,同时启动水泵,系统喷水灭火。为了减少系统的响应时间,雨淋阀前的管道内应是充满水的状态。

  2)传动管启动水喷雾灭火系统

  传动管启动水喷雾适用于防爆场所

  系统工作原理与适用范围

  系统适用范围水喷雾灭火系统主要分为灭火和防护冷却两大类。p244

  (一)灭火的适用范围

  1.固体火灾

  2.可燃液体火灾

  水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾,如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。

  p245

  3.电气火灾

  水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性,因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。

  (二)防护冷却的适用范围

  (1)可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。

  (2)火灾危险性大的化工装置及管道,如加热器、反应器、蒸馏塔等的冷却防护。

  不适用范围

  (一)不适宜用水扑救的物质

  1.过氧化物

  过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。这类物质遇水后会发生剧烈分解反应,放出反应热并生成氧气,其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起剧烈的分解反应,由于反应速度过快可能引起爆炸或燃烧。

  2.遇水燃烧物质

  遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。

  (二)使用水雾会造成爆炸或破坏的场所

  1.高温密闭的容器内或空间内

  当水雾喷入时,由于水雾的急剧汽化使容器或空间内的压力急剧升高,有造成破坏或爆炸的危险。

  2.表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅,致使火灾蔓延。

  系统设计参数

  P246

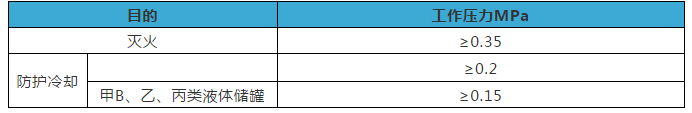

  一、水雾喷头的工作压力

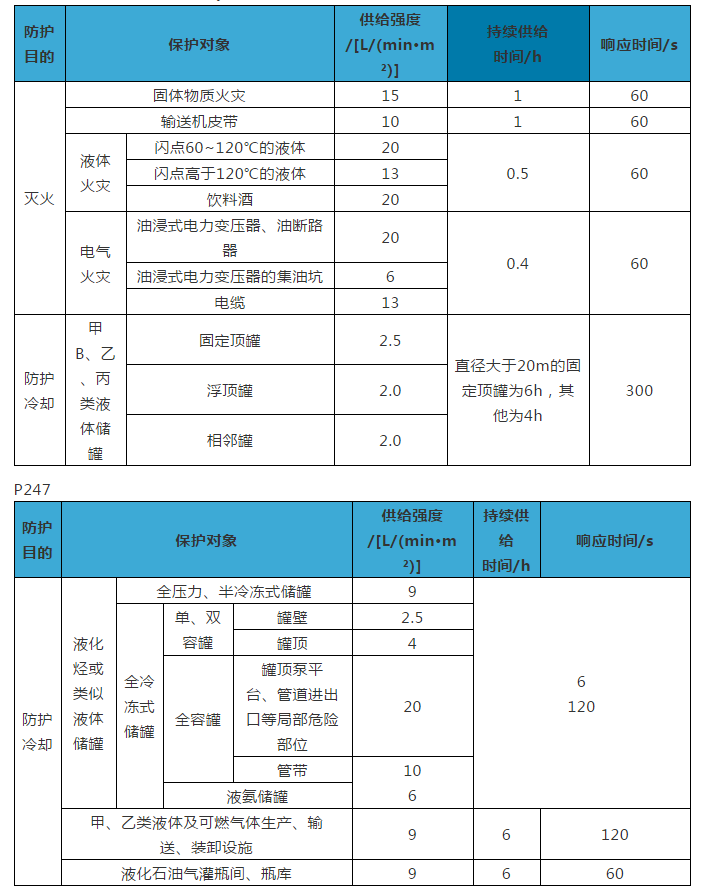

  二、水喷雾灭火系统的响应时间

  响应时间是指由火灾报警设备发出信号至系统中最不利点水雾喷头喷出水雾的时间,它是系统由报警到实施喷水灭火的时间参数。

  系统组件及设置要求 P247

  一水雾喷头的分类

  水雾喷头按照结构可分为离心雾化型和撞击型水雾喷头两种.P254

  管道

  系统管道的工作压力不应大于1.6MPa。镀锌管道不得采用电焊、气焊挖孔、热煨弯或其他破坏镀锌层的操作。
